Fungsi Peralatan Menggambar (Toolbox) CorelDraw X6

Toolbox merupakan kumpulan ikon peralatan menggambar. Beberapa Ikon peralatan menggambar tersebunyi pada ikon peralatan utama. Segitiga hitam berada disudut sebelah kanan bawah ikon utama disebut Flayout.

Gambar Toolbox

Berikut nama toolbox dan fungsinya:

IKON	NAMA	FUNGSI
	Pick Tool	Berfungsi sebagai pointer untuk memilih, menyeleksi, memindahkan, memperbesar, dan memperkecil  objek
	Freehand Pick Tool	Berfungsi sebagai pointer untuk memilih, menyeleksi, memindahkan, memperbesar, dan memperkecil  objek dengan pola bebas
	Shape Tool	Berfungsi untuk mengedit objek
	Smudge Brush Tool	Menghaluskan, membentuk lengkungan elips kearah luar ataupun dalam garis pinggir objek sehinga bentuk objek berubah sesuai pola yang dibentuk.
	Roughen Brush Tool	Membentuk sudut kearah luar ataupun dalam garis pinggir objek sehinga bentuk objek berubah seperti gergaji atau sesuai pola yang dibentuk.
	Free Transform Tool	Merotasi, membesarkan, mengecilkan, memiringkan objek secara pola bebas.
	Smear Tool	Membentuk lengkungan terhadap objek dengan radius tertentu.
	Twirl Tool	Membentuk objek menjadi bentuk spiral.
	Attract Tool	Membentuk sudut lengkungan pada objek berdasarkan node (titik) ke dalam ataupun ke luar.
	Repel Tool	Membentuk lengkungan pada objek berdasarkan radius yang ditentukan.
	Croop Tool	Memotong objek
	Knife Tool	Memotong objek menjadi beberapa bagian.
	Eraser Tool	Menghapus bagian objek.
	Virtual Segment Delete Tool	Menghapus segmen objek yang tumpang tindih.
	Zoom Tool	Memperbesar atau memperkecil tampilan layar.
	Hand Tool	Menggeser tampilan area kerja.
	Freehand Tool	Menggambar garis dengan bentuk pola bebas.
	2-Point Line Tool	Membuat garis lurus.
	Bezier Tool	Membuat bentuk kurva.
	Artistic Media Tool	Membuat kurva yang artistik (bentuk indah).
	Pen Tool	Membuat garis lurus dan kurva.
	B-Spiline Tool	Membuat objek berbentuk kurva.
	Polyline Tool	Membuat objek berbentuk segi.
	3-Point Curve Tool	Membuat garis kurva.
	Smart Fill Tool	Membuat objek berwarna berdasarkan bentuk objek sebelumnya.
	Smart Drawing Tool	Membuat objek bentuk sembarang mengikuti mouse dengan hasil yang halus.
	Rectangle Tool	Membuat objek berbentuk persegi
	3-Point Rectangle Tool	Membuat objek persegi berdasarkan tiga sudut.
	Ellipse Tool	Membuat objek bulat ataupun elips.
	3-Point Ellipse Tool	Membuat objek bulat ataupun elips berdasarkan tiga sudut.
	Polygon Tool	Membuat objek segi lima atau lebih.
	Star Tool	Membuat objek berbentuk bintang
	Complex Star Tool	Membuat objek berbentuk bintang lengkap dengan beberapa garis
	Graph Paper Tool	Membuat objek garis-garis gird.
	Spiral Tool	Membuat objek berbentuk spiral
	Basic Shapes Tool	Membuat objek sesuai dengan bentuk yang tersedia.
	Arrow Shapes Tool	Membuat objek beberapa bentuk garis arah.
	Flowchart Shapes Tool	Membuat objek berbentuk diagram alir.
	Banner Shapes Tool	Membuat objek dengan beberapa bentuk bener.
	Collout Shapes Tool	Membuat objek dengan beberpa bentuk untuk dialog.
	Text Tool	Membuat objek teks artistic atau paragraf.
	Table Tool	Membuat objek bentuk table.
	Parallel Dimension Tool	Membuat garis ukuran secara parallel.
	Horizontal or Vertical Dimension Tool	Membuat garis ukuran secara horizontal atau vertikal.
	Angular Dimension Tool	Membuat garis ukuran sudut.
	Segment Dimension Tool	Membuat garis ukuran berdasarkan objek.
	3-Point Collout Dimension Tool	Membuat garis ukuran dengan tiga titik.
	Stringht-Line Connector Tool	Membuat garis penghubung lurus pada objek diagram alir.
	Right-Line Angle Connector Tool	Membuat garis penghubung bersegi pada objek diagram alir.
	Right-Line Angle Round Connector Tool	Membuat garis penghubung melengkung pada objek diagram alir.
	Edit Anchor Tool	Memodifikasi titik garis penghubung pada objek diagram alir.
	Blend Tool	Membuat bayangan tiga dimensi terhadap objek
	Countur Tool	Membuat garis tepi atau bidang berdasarkan garis tepi suatu bidang kurva tertutup didalam atau diluar objek.
	Distort Tool	Berfungsi untuk transportasi objek dengan menerapkan push dan pull, zipper atau efek twister.
	Drop Shadow Tool	Berfungsi untuk menambah efek bayangan dibelakang atau di bawah sebuah objek.
	Envelope Tool	Berfungsi untuk mengubah bentuk objek dengan menerapkan dengan menyeret node.
	Extrude Tool	Berfungsi untuk menerapkan efek 3D untuk objek dalam menciptakan ilusi kedalaman.
	Transparency Tool	Membuat efek kaca (transparan) pada objek.
	Color Eyedropper Tool	Berfungsi untuk menunjukan sampel warna dan menerapkannya pada objek.
	Atributes Eyedropper Tool	Berfungsi untuk menyalin objek atribut seperti isi, outline, ukuran, dan efek, serta menerapkannya ke objek lain.

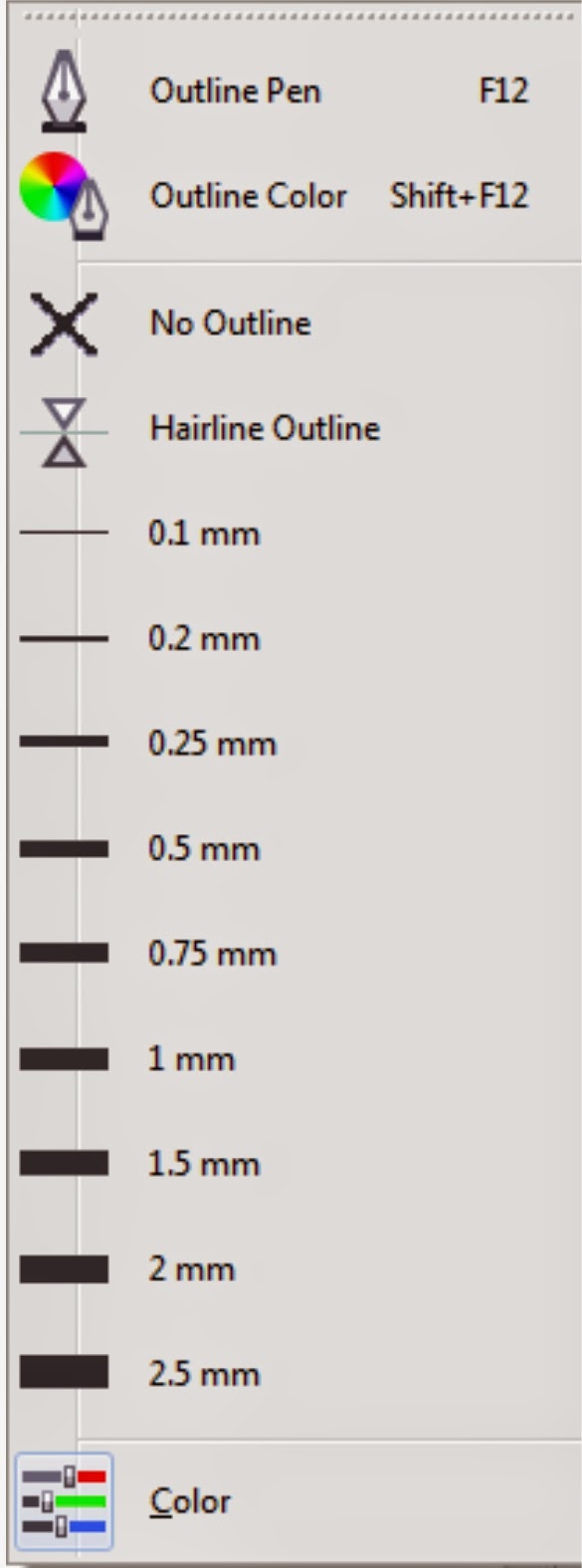

	Outline Pen	Berfungsi untuk menetapkan garis tepi objek, seperti ketebalan baris, sudut bentuk dan jenis arah panah.
	Outline Color	Berfungsi menetapkan warna garis tepi objek.
	No Outline	Menghapus garis tepi objek
	Hairline Outline	Berfungsi untuk membuat outline tipis pada sebuah objek.
	Width Outline	Berfungsi untuk menetapkan ukuran garis tepi objek dengan ukuran pilihan: 0,5pt, 0,75pt, 1pt, 1,5pt, 2pt, 3pt, 4pt, 8pt, 10pt.
	Color Outline	Berfungsi untuk menetapkan warna garis tepi secara detail untuk sebuah objek.
	Fill Tool	Berfungsi membari warna isi objek
	Uniform Fill	Berfungsi untuk memilih warna isi yang solid untuk suatu benda dengan menggunakan color palettes, color viewers, color harmonies, atau color blends.
	Fountain Fill	Berfungsi untuk mengisi objek dengan sebuah gradien warna atau bayangan.
	Pattern Fill	Berfungsi untuk menerapkan pola preset pattern fill ke objek atau membuat pola kustom pattern fill.
	Texture Fill	Berfungsi untuk menerapkan preset texture Fill pada objek untuk menciptakan ilusi dari berbagai tekstur, seperti air, awan dan batu.
	PostScript Fill	Berfungsi untuk menerapkan tekstur yang cukup rumit untuk obyek.
	No Fill	Menghapus warna isi objek
	Color Fill	Berfungsi untuk mengatur pilihan warna pada sebuah objek.
	Interactive Fill Tool	Berfungsi untuk membuat fill secara dinamis dengan menggunakan penanda di halaman gambar dan property bar untuk mengubah sudut, titik tengah, dan warna.
	Mesh Fill Tool	Berfungsi untuk mengisi sebuah objek dengan cara pencampuran beberapa warna atau bayangan diatur grid mesh.

>>Tunggu pelajaran berikutnya>>

Read More

Mengenal Lingkungan Lembar Kerja CorelDraw X6

Setelah mengatur ukuran lembar kerja, selanjutnya mengenal lembar kerja CorelDraw X6, seperti berikut:

Gambar Lingkungan Lembar Kerja CorelDraw X6

Keterangan:
1.	Title Bar	:	Berisi logo/nama aplikasi CorelDaw X6 dan nama dokumen (file) yang sedang aktif.
2.	Menu Bar	:	Menu pulldown terdiri dari menu File, Edit, View, Layout, Arrange, Effect, Bitmaps, Text, Table, Tools, Window, dan Help, dimana setiap menu memiliki submenu yang merupakan perintah untuk mengoperasikan CorelDraw X6.
	·         File	:	Berisi perintah untuk mengelola dokumen (file), seperti: membuat dokumen baru, menyimpan dokumen, mencetak dokumen, mempublikasikan dokumen, dan sebagainya.
	·         Edit	:	Berisi perintah untuk melakukan editing, seperti: menggandakan (copy), mengangkat (cut), menempelkan (Paste), menyelksi (Select All), mencari dan menimpa (Find and Replace), menyisipkan barcode (Insert Barcode), dan sebagainya.
	·         View	:	Fasilitas untuk mengelola tampilan lembar kerja, seperti: mengkatifkan atau menonaktfikan Ruler, mengubah tampilan lembar kerja, dan sebagainya.
	·         Layout	:	Berisi pengaturan layout halaman, seperti: mengubah orientasi halaman portrait dan landscape, menghapus halaman, menyisipkan halaman, dan sebagainya.
	·         Arrange	:	Berisi perintah yang berfungsi untuk menyusun, mengatur, memiringkan, menggeser, mensejajarkan objek gambar atau teks.
	·         Effect	:	Merupakan fasilitas untuk pengaturan dan penambahan efek grafis terhadap objek, seperti efek lensa, efek batu, efek air, efek bayangan, dan sebagainya.
	·         Bitmaps	:	Merupakan fasilitas untuk pengaturan efek warna dan tekstur terhadap gambar.
	·         Text	:	Fasilitas untuk mengatur tampilan dan format teks (tulisan)
	·         Table	:	Merupakan fasilitas baru CorelDraw dari versi sebelumnya, dimana fasilitas ini memungkinkan pengguna untuk membuat table seperti layaknya bekerja di Microsoft Excel.
	·         Tools	:	Berfungsi untuk mengatur berbagai tampilan menu dan opsi-opsi yang berhubungan dengan pengaturan objek dan seting dokumen.
	·         Window		Berfungsi untuk pengaturan tampilan dokumen.
	·         Help	:	Fasilitas untuk mengetahui cara pengoperasian CorelDraw X6.
3.	Standard Toolbar	:	Berisi ikon-ikon perintah yang berfungsi untuk mengelola dokumen, seperti membuat dokumen baru, membuka dokumen, mencetak dokumen, dan sebagainya.
4.	Tombol Kontrol Aplikasi	:	Berfungsi untuk mengontrol aplikasi terdiri dari: Minimize, Maximize, dan Restore.
5.	Tombol Kontrol Lembar Kerja	:	Berfungsi untuk mengontrol lembar kerja terdiri dari: Minimize, Maximize, dan Restore.
6.	Property Bar	:	Fasilitas yang disediakan untuk memunculkan fungsi-fungsi yang sering digunakan ketika aktif pada salah satu alat gambar pada tool box. Isi dari property bar akan menyesuaikan dengan salah satu alat yang sedang aktif pada tool box. Pengaturan halaman bisa dilakukan melalui Property Bar pada saat Pick Tool dan berikut ini adalah salah satu fungsi yang muncul pada property bar ketika mengaktifkan text tool.
7	Are Kerja	:	Kanvas atau area kerja tempat membuat desain grafis.
8.	Ruler	:	Berfungsi untuk menentukan posisi objek secara horizontal dan vertikal
9.	Scroll Bar	:	Berfungsi untuk menggulung layar secara horizontal dan vertikal
10.	Kontrol Halaman	:	Berfungsi untuk mengontrol halaman kerja, seperti berpindah ke halaman lain, menambah halaman, menghapus halaman, dan sebagainy.
11.	Halaman	:	Nama halaman kerja.
12.	Color Palette	:	Berisi warna untuk mewarnai objek gambar ataupun teks.
13.	Toolbox	:	Berisi ikon peralatan untuk menggambar, mengedit objek, membentuk objek, dan mengolah objek gambar atau teks.

>>Fungsi Peralatan Menggambar (Toolbox) CorelDraw X6<<
